Прямоугольная коническая зубчатая передача
Что такое угловая коническая зубчатая передача?

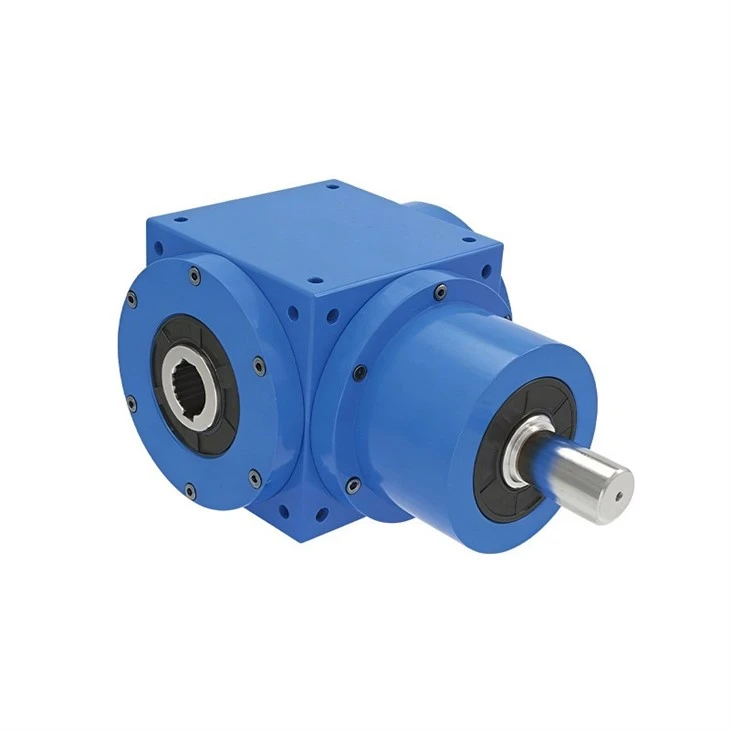

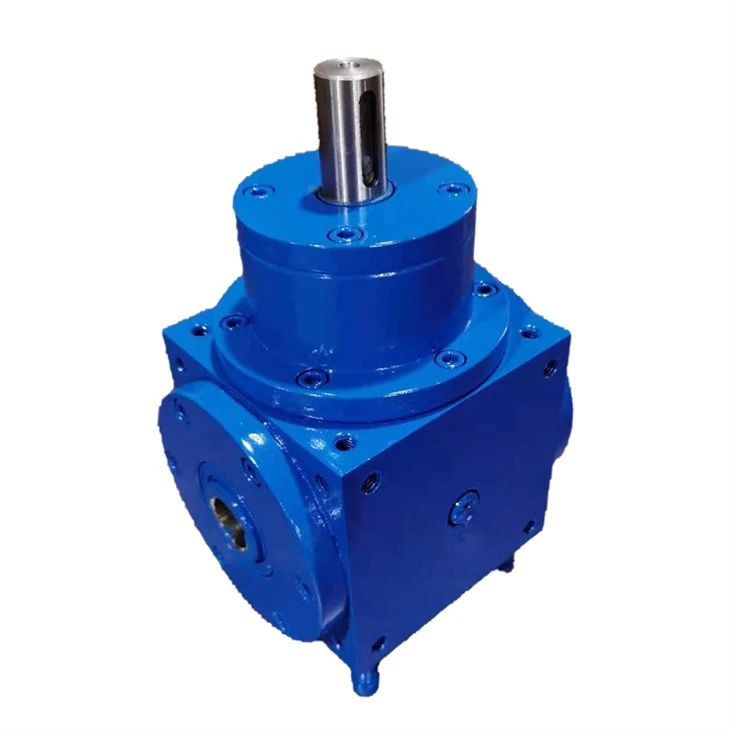

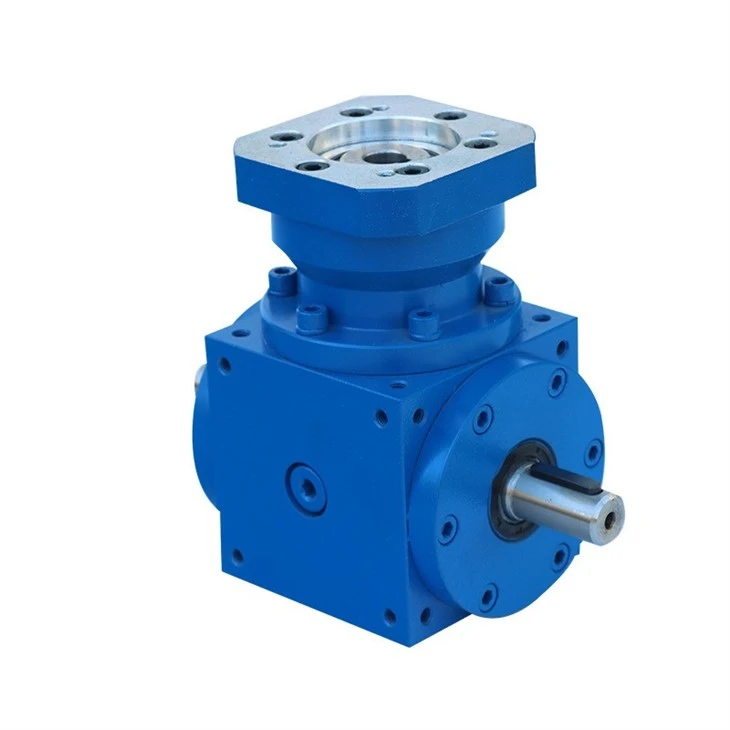

Редуктор с полым-коническим валом серии HD (широко известный в отрасли как спирально-конический редуктор HD с прямым-угловым-угловым редуктором или передаточный редуктор с полым-валом) — это промышленный передаточный агрегат с-зубьями-поверхностью, отличающийся кубической разнонаправленной-конструкцией монтажа, перенаправлением мощности под прямым- углом 90-градусов и полым корпусом. через-выходной вал. В отличие от обычных редукторов серии K-, в серии HD используется компактный интегрированный корпус кубической формы, который позволяет устанавливать его под любым углом. Используя высокоточное-зацепление спирально-конических зубчатых колес, он обеспечивает вертикальное перенаправление мощности, регулировку скорости и усиление крутящего момента, что делает его основным стандартным компонентом для пространственного перенаправления, компактной передачи и сквозного соединения вала в промышленном оборудовании.
Модели
Функции
- Универсальный шестигранный корпус для всенаправленного монтажа в нулевой-слепой- зоне: эксклюзивный интегрированный литой-кубический корпус, все шесть сторон которого служат монтажными поверхностями. Он поддерживает установку в любой ориентации -горизонтальной, вертикальной, боковой или перевернутой-, не требуя структурных изменений рамы машины. Идеально подходит для сложной компоновки оборудования, ограниченного пространства и требований к приводу под разными углами-, он обеспечивает гораздо более высокую адаптируемость по сравнению с традиционными однонаправленными редукторами.
- Полый-сквозной выход с минималистской компактной системой привода: Имеет стандартную конструкцию полого-вала с прецизионно обработанным-отверстием, что позволяет осуществлять непосредственный монтаж на приводной шпиндель оборудования. Это устраняет необходимость в дополнительных муфтах, переходных фланцах или монтажных кронштейнах, тем самым уменьшая люфт и количество компонентов; Результатом является более высокая системная интеграция и более компактная структура, при этом полностью исключаются такие проблемы, как ослабление соединений или смещение коаксиального кабеля.
- Двунаправленная работа-подходит для высокочастотного реверса-: Благодаря симметричной конструкции зубчатой передачи без ограничений направления устройство поддерживает долгосрочное-частое переключение между прямым и обратным вращением. Крутящий момент, точность и стабильность остаются неизменными в обоих направлениях, что делает его идеальным для высокочастотного реверсивного и прерывистого режима работы автоматизированного оборудования.
Описание продукции
|
Модель |
Реверсивный редуктор со спирально-конической передачей серии HD с полым валом- |
|
Соотношение |
1, 1.5, 2, 2.5,3, 4, 5 |
|
Номинальный крутящий момент |
500N·m ~ 30000N·m
|
| Эффективность |
94% ~ 98%
|
|
Входная скорость |
0~3000 об/мин |
|
Трудовая жизнь |
Более 20000 часов |
|
Использование |
Изменить направление |
|
Масса |
2~480 кг |
|
Гарантия |
1 год |
Рисунки
Направление вала
Положение установки
Наши преимущества
Приложение
Профиль компании
Часто задаваемые вопросы
Вопрос 1: Приведет ли проскальзывание-установки редуктора с полым валом HD к проскальзыванию или ослаблению?
A1: Нет. Полые валы серии HD имеют прецизионную посадку с -допуском и в стандартной комплектации имеют шпоночную канавку; они также поддерживают дополнительные-механизмы блокировки-, сочетающие в себе запирающие узлы и установочные винты-, обеспечивающие плотную и надежную посадку. Эта конструкция выдерживает сильные-вибрации и мгновенные удары, обеспечивая стабильную и надежную работу в течение длительного времени без проскальзывания, смещения или покачивания.
В2: Каковы применения серии HD с передаточным числом 1:1? Можно ли использовать его для увеличения скорости?
A2: Передаточное число 1:1 в основном используется в приложениях, требующих простого изменения направления передачи мощности на 90- градусов при сохранении постоянной скорости и крутящего момента; он изменяет только направление передачи, а не скорость или выходную мощность. Передаточные числа, отличные от 1:1, позволяют снизить скорость с увеличением крутящего момента или-увеличением скорости передачи: горизонтальная-передача на-вертикальную передачу приводит к снижению скорости, а передача от вертикальной-горизонтальной передачи к горизонтальной приводит к увеличению скорости. Такая универсальность позволяет одному устройству удовлетворить разнообразные требования к передаче данных.
Вопрос 3. Поддерживают ли редукторы серии HD двунаправленную работу (вперед и назад)?
A3: Вся серия поддерживает неограниченную двунаправленную работу. Благодаря симметричной механической конструкции шестерен и корпуса агрегаты обеспечивают одинаковый крутящий момент, точность и эффективность передачи как в прямом, так и в обратном направлении. Они хорошо-подходят для высокочастотных эксплуатационных задач-таких как частые реверсы и прерывистые циклы запуска-остановки-обычные в оборудовании автоматизации, не вызывая при этом повреждения основных компонентов.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
